當前位置：首頁 > 產品中心 > 球閥

電動低溫球閥

產品概述

一、電動低溫球閥產品概述
電動低溫球閥采用電動執行器及球閥組成。執行器與閥門采用直聯方式，外形精巧美觀。電動低溫球閥可采用多種閥座，常溫型采用四氟密封，高溫型可采用對位聚苯或金屬硬密封，具有磨擦系數低、操作力矩小、泄露量最高可達零泄露等優點，多種閥座材料可供選擇，適應范圍更廣。電動低溫球閥根據結構可分為電動硬密封球閥和電動軟密封球閥兩種。電動法蘭球閥配用的精小型系列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。
該電動低溫球閥特別適用于低溫介質的場合如液氮、LNG、液氧等，目前電動法蘭球閥廣泛應用與石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

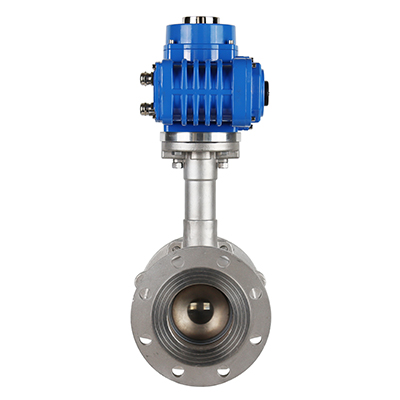

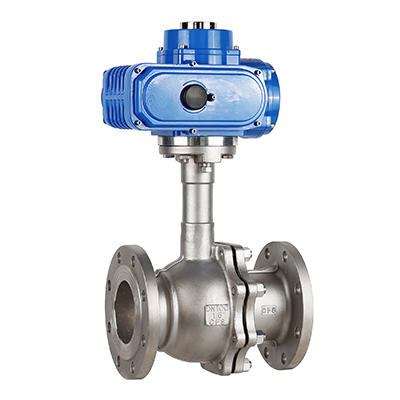

二、電動低溫球閥產品圖片

三、電動低溫球閥主要技術參數
1、閥體

閥體形式 直通鑄造球閥

公稱通徑 DN15～300mm

公稱壓力 PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K

法蘭標準 GB/T9113、 JB/T79、HG20594及其他標準

連接形式法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(錐螺紋、管螺紋)

閥蓋形式整體式

壓蓋型式螺栓壓緊式

密封填料 V型聚三氟乙烯填料

閥體材料不銹鋼(CF8、CF8M、CF3、CF3M)

2、閥內件

閥芯形式 O型球體閥芯+電子拋光

流量特性近似快開特性

閥芯材料不銹鋼(CF8、CF8M、CF3、CF3M)

3、執行器

執行器型號 YTR、3810R、DZW、HQ、PSQ

主要技術參數電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC

防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4(CT5)、手操功能：手柄、手輪

環境溫度：-25～+70℃、環境濕度：≤95%

四、電動低溫球閥主要性能規范

公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300

額定流量系數KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359

允許壓差(MPa) ≤ 公稱壓力

動作范圍 0～90°

泄露量Q 按GB/T4213-92，小于額定KV0.01%

基本誤差 ±1%

回差 ±1%

死區 ≤1%(可調)

可調范圍 250：1 350：1

五、電動低溫球閥主要零件材料

1 左閥體 WCB、CF8、CF8M、CF3M

2 右閥體 WCB、CF8、CF8M、CF3M

3 閥座 PEFE、PPL、304、316

4 球體 2Cr13、304、316

5 閥桿 2Cr13、304、316

6 密封填料 PTFE/柔性石墨

7 填料壓蓋 WCB、CF8、CF8M、CF3M

8 聯軸器 Q235A

9 執行器配置執行器不同，材質也不相同

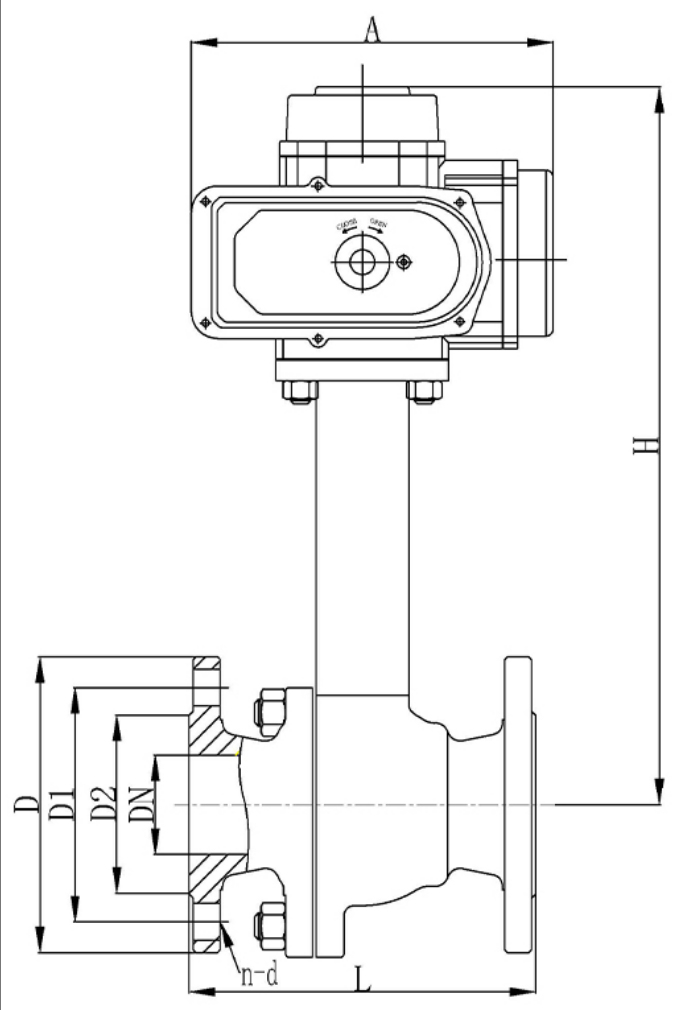

六、電動低溫球閥主要外形圖

七、電動低溫球閥主要外形尺寸

公稱通徑
DN L D D1 D2 H n-d A

15 130 95 65 46 270 4-14 166

20 140 105 75 56 275 4-14 166

25 150 115 85 65 280 4-14 166

32 165 135 100 76 290 4-14 166

40 180 145 110 84 325 4-14 215

50 200 160 125 99 350 4-14 215

65 220 180 145 118 360 4-14 260

80 250 195 160 132 370 8-18 260

100 280 215 180 156 380 8-18 260

125 320 250 210 184 470 8-18 260

150 360 285 240 211 500 8-18 302

200 400 340 295 266 543 12-22 302
