400X型流量控制閥

產品概述

一、400X流量控制閥結構特點和用處

400X流量控制閥由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，控制和調節主閥開度，使通過主閥的流量保持不變。
本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，流量控制穩定。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

二、400X流量控制閥工作原理

當閥門從進口端給水時，水流過針閥進入主閥控制室，并經過導閥、球閥流出主閥控制室到出口，此時主閥處于全開或浮動狀態。調定主閥上部的流量調節閥，可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力，即可使主閥開度保持在設定開度，并在壓力變化時導閥進行自動調節，保持流量不變。

三、400X流量控制閥主要技術參數

公稱壓(Mpa) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 出口可調壓力(MPa) 壓力特性 △P2P1 流量特性 △P2P1 適用介質 介質溫度(℃)

1.0 1.5 1.1 0.09-0.8 P2×8% P2×15% 水 0-80

1.6 2.4 1.76 0.10-1.2 P2×10% P2×20%

2.5 3.75 2.75 0.15-1.6 P2×12% P2×25%

四、400X流量控制閥主要零件材料

零件名稱 零件材料

閥體閥蓋 WCB

閥座閥盤銅合金

密封圈 O型圈丁腈橡膠

閥桿 2Cr13

彈簧 50CrVA

針型閥銅合金

球閥銅合金

浮球閥銅合金

微型過濾器不銹鋼

五、400X流量控制閥連接尺寸

DN L A A1 H H1 F D mm D1 mm D2 mm n-Φd

mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5

20 180 282 200 172 106 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14

25 180 282 200 172 106 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14

32 180 282 200 172 106 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18

40 240 320 210 265 210 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4-18

50 240 320 210 265 210 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18

65 250 330 215 310 215 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18

80 285 350 220 350 245 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8-18

100 360 410 230 460 305 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22

125 400 420 245 520 365 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26

150 455 430 260 570 415 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26

200 585 440 280 695 510 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26

250 650 450 300 780 560 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30

300 800 460 320 902 658 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30

350 860 470 340 1025 696 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33

400 960 480 360 1080 735 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36

450 1075 530 395 1030 610 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36

500 1075 580 420 1135 665 830 670 715 730 620 650 660 585 585 609 20-26 20-33 20-36

600 1230 600 445 1270 725 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39

700 1650 730 495 1460 865 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42

800 1750 830 530 1640 925 1050 1015 1025 1085 950 950 990 905 905 928 24-33 24-39 24-48

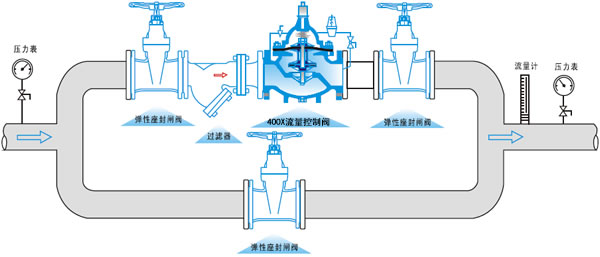

六、400X流量控制閥安裝示意圖
