一、電動高壓球閥 產品概述
電動高壓球閥采用角行程電動執行器及內螺紋球閥組成，適用于兩位切斷、調節的場合。內螺紋電動球閥閥體與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。電動高壓球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
電動高壓球閥配用的執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC/PID規范設計而成，集信號采集、處理、反饋、控制于一體。采用獨創的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上。可控硅輸出，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，內螺紋電動球閥特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該內螺紋電動球閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。

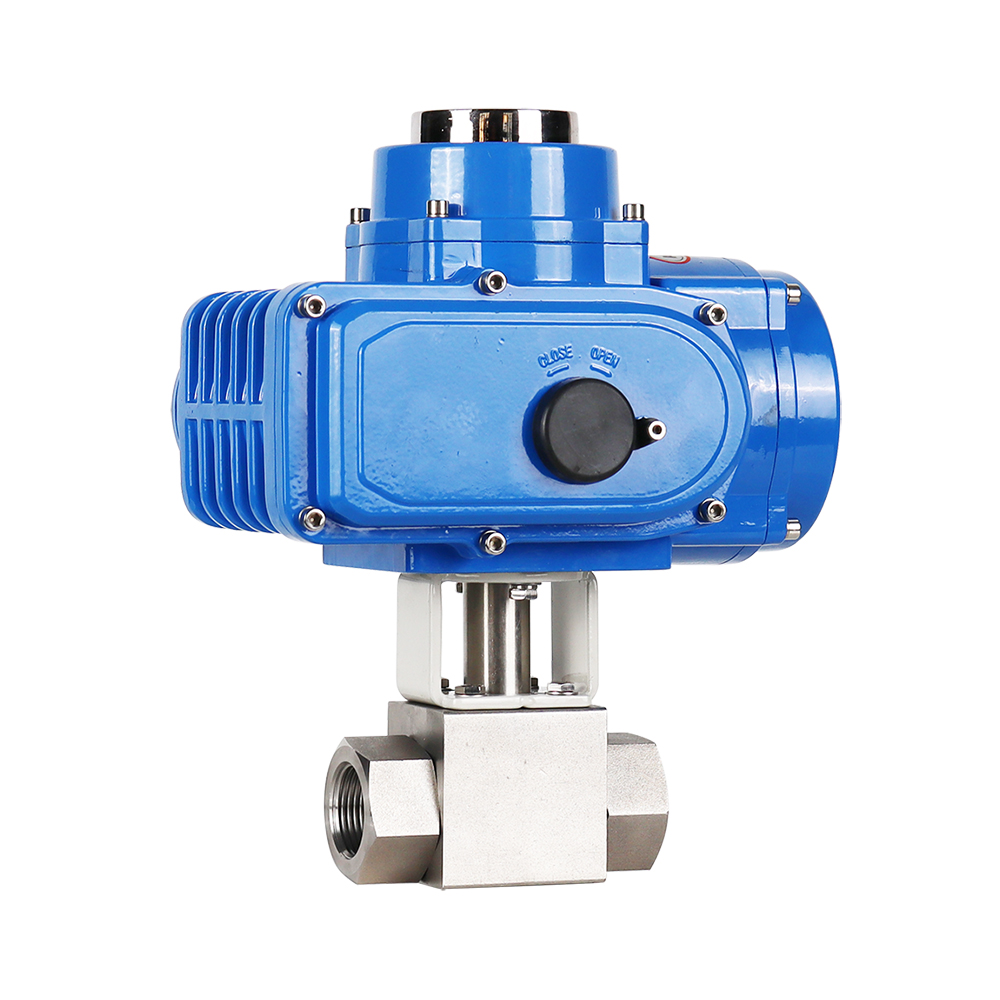

二、電動高壓球閥 產品圖片
 |
 |
| 電動高壓球閥 | 電動高壓球閥 |
1、閥體
| 閥體形式 | 鍛造閥體 |
| 公稱通徑 | DN6～65mm |
| 公稱壓力 | PN32 MPa；PN42 MPa；PN50MPa；PN60MPa； |
| 連接形式 | 管螺紋(G)、錐螺紋(NPT) |
| 閥蓋形式 | 一體式 |
| 壓蓋型式 | 壓帽擰緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥體材料 | 鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M) |
| 閥芯形式 | "O"型球型閥芯 |
| 流量特性 | 近似快開特性 |
| 閥芯材料 | 不銹鋼(CF8、CF8M、CF3、CF3M)+氮化處理 |
| 執行器型號 | JKR、3810R、DZW、HQ、PSQ電動執行機構 |
| 主要技術參數 | 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄 | |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
四、電動內螺紋球閥 主要外形圖
五、電動內螺紋球閥 主要連接尺寸
| 公稱通經 | 尺寸(mm) | ||||||
| 公稱通經 | 英制 | M | G | L | H1×B | H | A |
| DN8 | 1/4" | M14×1.5 | 1/4" | 69 | 34×28 | 203 | 166 |
| DN10 | 3/8" | M18×1.5 | 3/8" | 75 | 42×34 | 211 | 166 |
| DN15 | 1/2" | M22×1.5 | 1/2" | 84 | 46×38 | 221 | 166 |
| DN20 | 3/4" | M27×2 | 3/4" | 98 | 53×44 | 228 | 166 |
| DN25 | 1" | M33×2 | 1" | 114 | 63×55 | 279 | 215 |
| DN32 | 11/4" | M42×2 | 11/4" | 130 | 80×65 | 330 | 260 |
| DN40 | 11/2" | M48×2 | 11/2" | 150 | 90×84 | 340 | 260 |
| DN50 | 2" | M64×2 | 2" | 172 | 105×95 | 355 | 260 |
